MTCH9010 firmy Microchip Technology to gotowe do użycia urządzenie do wykrywania cieczy, które upraszcza konstrukcję, zmniejsza zużycie energii i eliminuje konieczność zewnętrznego przetwarzania i tworzenia oprogramowania układowego. W przeciwieństwie do konwencjonalnych czujników, które wymagają dodatkowego sprzętu lub niestandardowego oprogramowania układowego, integruje pomiar pojemnościowy i przewodnościowy w jednym, kompaktowym urządzeniu – wykrywając szeroki zakres cieczy bez dodatkowych komplikacji.
Zaprojektowany z myślą o bezproblemowej integracji, MTCH9010 firmy Microchip Technology oferuje cyfrową detekcję wycieków w prostych zastosowaniach oraz monitorowanie w czasie rzeczywistym oparte na UART w zaawansowanych zastosowaniach. Gotowa do użycia konstrukcja eliminuje problemy z oprogramowaniem układowym, umożliwiając szybkie wdrożenie typu plug-and-play – zarówno jako samodzielny czujnik, jak i element większego systemu.
Dwa tryby pomiaru, jedno urządzenie
Tradycyjne czujniki cieczy zmuszają inżynierów do wyboru między różnymi metodami detekcji. MTCH9010 eliminuje to ograniczenie, oferując dwa tryby pomiaru w jednym układzie scalonym:
- Tryb pojemnościowy: Idealny do wykrywania olejów, paliw i cieczy na bazie alkoholu poprzez wykrywanie zmian właściwości dielektrycznych
- Tryb przewodzący: Przeznaczony do wykrywania wody i cieczy jonowych, wykorzystujący przewodnictwo elektryczne
Prosty wybór pinów umożliwia płynne przełączanie między nimi, eliminując potrzebę stosowania wielu czujników i usprawniając projektowanie produktu. Ten wybieralny tryb pomiaru sprawia, że MTCH9010 idealnie nadaje się do zastosowań, w których różne ciecze mogą występować w różnych sytuacjach lub gdy system wymaga elastyczności w wykrywaniu różnych cieczy bez konieczności zmian sprzętowych.
Wszechstronne opcje wyjściowe dla inteligentniejszego monitorowania systemu
MTCH9010 oferuje wiele opcji wyjściowych, które pasują do każdego zastosowania, od prostego wykrywania po zaawansowane monitorowanie.
- Podstawowe wyjście cyfrowe: Sygnał wysoki/niski do szybkiego i niezawodnego wykrywania cieczy
- Ulepszone wyjście UART: Dane w czasie rzeczywistym do precyzyjnego sterowania i diagnostyki
- Heartbeat Pin: Okresowy sygnał stanu potwierdzający działanie i wczesne wykrywanie problemów
Dzięki tym opcjom, MTCH9010 zapewnia bezproblemową integrację zarówno z podstawowymi, jak i złożonymi projektami.
W podstawowej wersji MTCH9010 może być użyty w czujniku wycieku w pralce, po prostu uruchamiając alarm w przypadku wykrycia wody. W zaawansowanym systemie może monitorować płyny w rurociągach w zakładzie przemysłowym, wykorzystując UART do śledzenia właściwości cieczy i wykrywania problemów, takich jak zanieczyszczenie lub degradacja czujnika.
MTCH9010 zaprojektowany z myślą o wszechstronności:
- Wykrywanie wycieków w domu i urządzeniach: Wykrywa obecność wycieków wody w pralkach, podgrzewaczach wody i pod zlewami, uruchamiając alerty przed wystąpieniem uszkodzeń.
- Wykrywanie wycieków i rozlań w przemyśle: Wykrywa obecność cieczy w urządzeniach przemysłowych, rurociągach i magazynach, aby pomóc zapobiec poważnym awariom i niebezpieczeństwu.
- Zdalne wykrywanie zasilane bateryjnie: Umożliwia wykrywanie wnikania wody w IoT, inteligentnym rolnictwie i zastosowaniach zewnętrznych, gdzie niskie zużycie energii maksymalizuje czas pracy baterii.
- Wykrywanie płynów medycznych: Monitoruje obecność lub brak płynu w liniach dożylnych, cewnikach i dializatorach, zapewniając prawidłowy przepływ i bezpieczeństwo pacjenta.

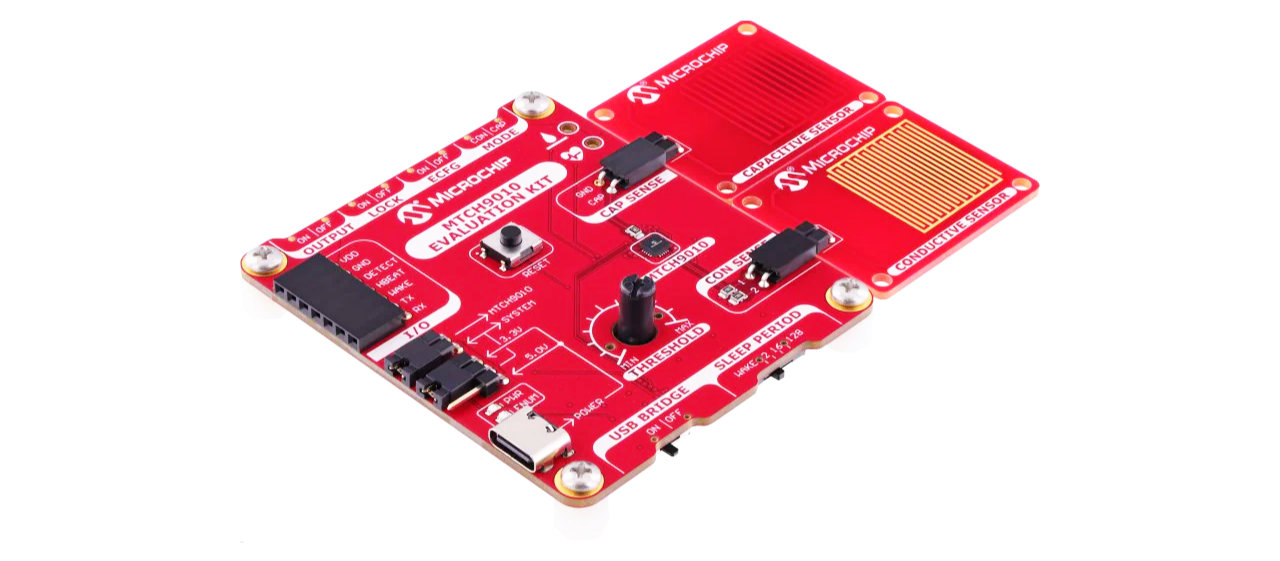

MTCH9010 Evaluation Kit (EV24U22A)
Zestaw ewaluacyjny MTCH9010 to kompletny system zaprojektowany, aby pomóc użytkownikom na szybkie zapoznanie się z możliwościami układu MTCH9010. Zawiera dwie płytki czujników: jedną pojemnościową i jedną przewodzącą. Zestaw ewaluacyjny wykorzystuje mostek USB-UART MCP2221A do komunikacji, umożliwiając strumieniowe przesyłanie danych z czujników i konfigurację urządzenia za pomocą trybu rozszerzonej konfiguracji układu MTCH9010. Zestaw ewaluacyjny został zaprojektowany tak, aby umożliwić użytkownikom łatwe łączenie i testowanie własnych czujników z układem MTCH9010, zapewniając wszechstronną platformę do szybkiego rozwoju i eksperymentów.
